Einphasen-trenntransformatoren

zur Stromversorgung in medizinisch genutzten Räumen

Allgemeine technische Daten

​

​

​

​

​

​

​

​

​

​

Bei diesen Angaben handelt es sich um Durchschnittswerte.

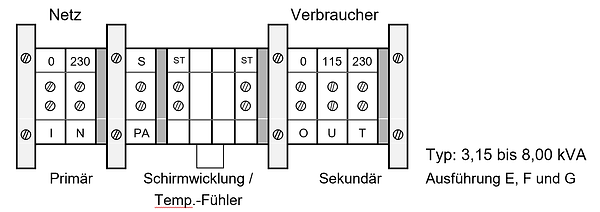

Klemmenanordnung



Die Klemmenanordnung ist bei den Transformatoren der Baugröße 3,15 bis 8,00 identisch und sieht wie nachfolgend dargestellt aus:



​







































​

​

​

​

​

​



Abweichende Klemmenanordnung z. Bsp. größerer Klemmenquerschnitt auf Anfrage.



Ausführung



Die langjährige Erfahrung im Bau von Transformatoren für die Medizintechnik hat gezeigt, daß verschiedene Ausführungen bezüglich des mechanischen Aufbaus notwendig sind, um den Anforderungen der Kunden gerecht zu werden.
KLEINTGES fertigt aus diesem Grunde jede Leistungsgröße in vier verschiedenen Ausführungen, deren Aufbau nachstehend näher beschrieben werden soll.

Typ: GESB-E

Anschlußklemmen über dem Trafokern montiert

Grundflächenbezogen, platzsparende Bauform, mit verhältnismäßig großer Bauhöhe der Transformatoren, durch der Aufbau der Klemmen über dem Trafokern.

Typ: GESB-F

Anschlußklemmen an der Frontseite montiert

Bauhöhenbezogen, platzsparende Bauform, mit verhältnismäßig großer Grundfläche der Transformatoren, durch den frontseitigen Anbau der Klemmen.

Typ: GESB-V

Blockvergossene Bauform

Aufbau in Gießharz – Blockverguß ( SK II ) mit Klemmengehäuse in
Schutzart IP 65, für Verteileraufbau mit Eintrafoausführung oder zur freien Aufstellung ohne Stahlblechgehäuse.

Typ: GESB-G

Aufbau im Stahlblechgehäuse

Können die Transformatoren nicht in den Verteilern eingebaut werden, so ist zum Schutz gegen direkte Berührung ein Gehäuse notwendig. Unsere Transformatoren sind zum Einbau in Stahlblechgehäuse der Schutzart IP23 ausgeführt (höhere Schutzarten auf Anfrage).

Please reload

Sonstige Ausführungen, z. B. andere Spannungen oder andere Schaltgruppen usw. auf Anfrage.
